板式平焊法蘭

產品大概

法蘭外徑:75mm-2190mm

螺栓孔中心圓有關直徑:50mm~2130mm

螺栓孔有關直徑:11mm-30mm

螺栓孔數額:4個-48個

螺紋:M10-M27

法蘭厚薄:12mm-58mm

管材外徑 : A(17. 2-2032MM) B(14-2020MM )

法蘭內徑:A(18-2036MM ) B(15-2024MM)

法蘭理論體係量體重:0.36kg--234.6kg(DN1800)

法蘭壓強:0.25MPa-4.0MPa


產品信息

碳鋼平焊法蘭是指與器皿或彈道使用角焊縫包括的其中一種法蘭。屬隨意式法蘭。設計時依據法蘭環與直筒段包括的從整體上看性具體程度,各自按從整體上看式或鬆式法蘭校訂。法蘭環有帶頸和不帶頸關於兩種。與帶頸對焊法蘭比較起來,平焊法蘭整體結構更為簡便,用材省,但難度及密封性與其帶頸對焊法蘭。普遍應用於中低氣壓器皿和彈道的包括。碳鋼平焊法蘭可用於壓強等級提升進行比較低,壓強盛衰興廢、進行波動及振動均一般重的彈道係統中。

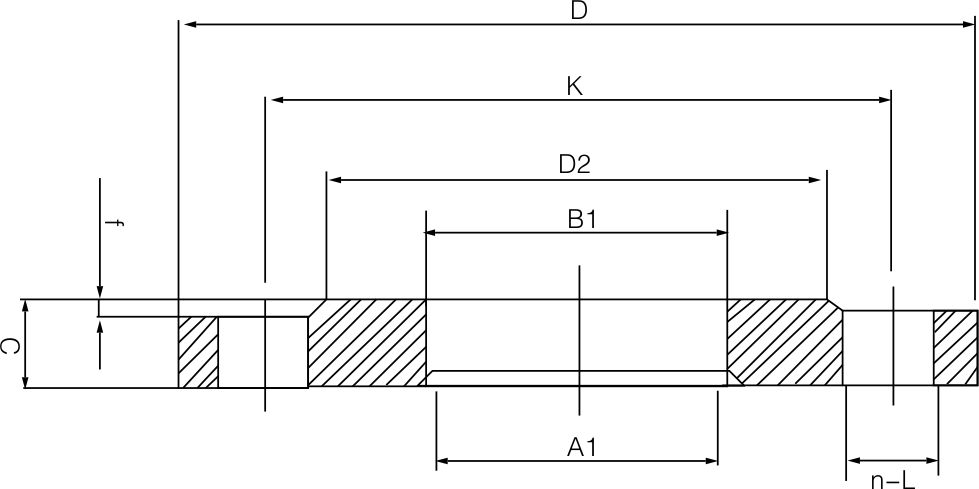

板式平焊法蘭(圖1)

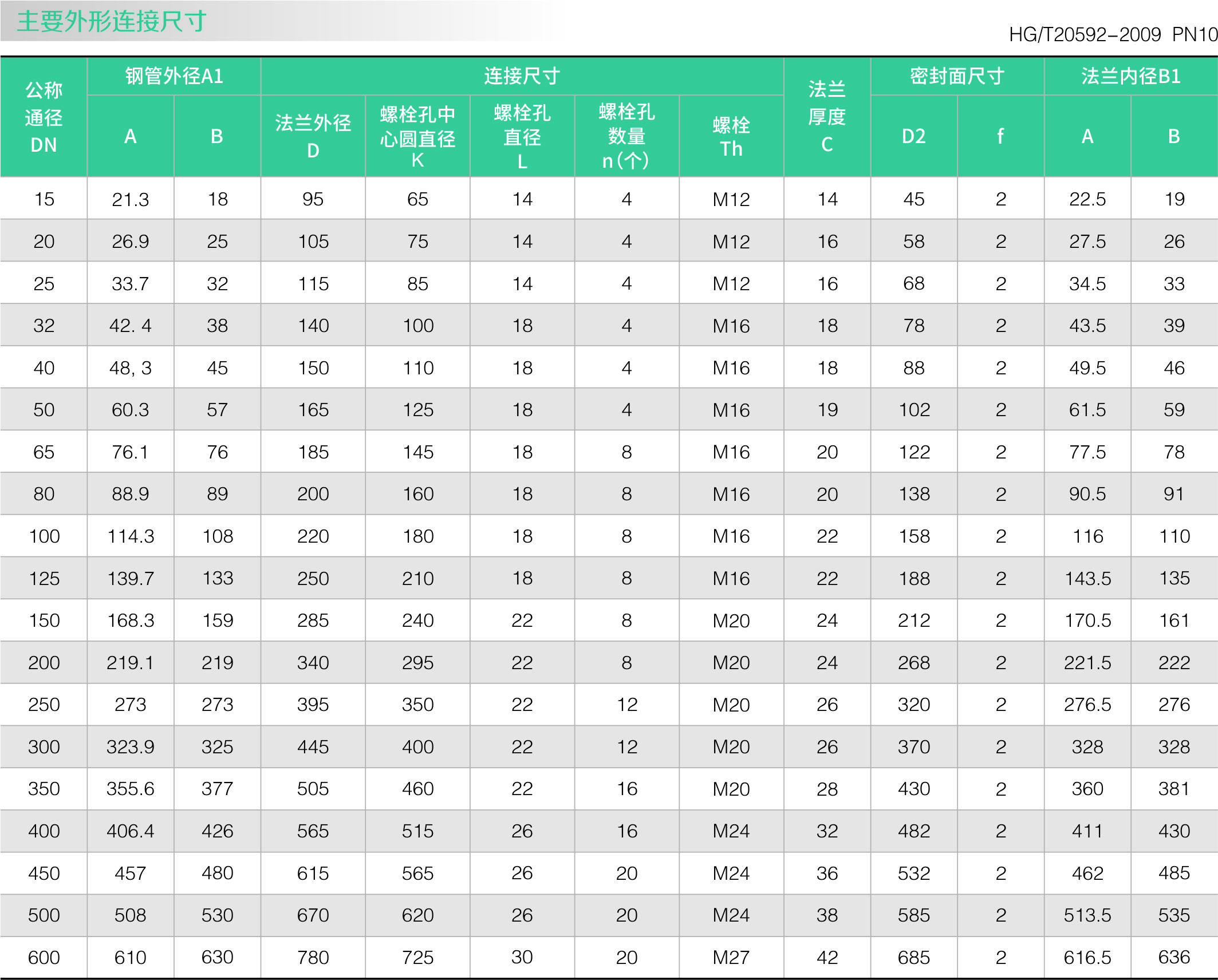

板式平焊法蘭(圖2)

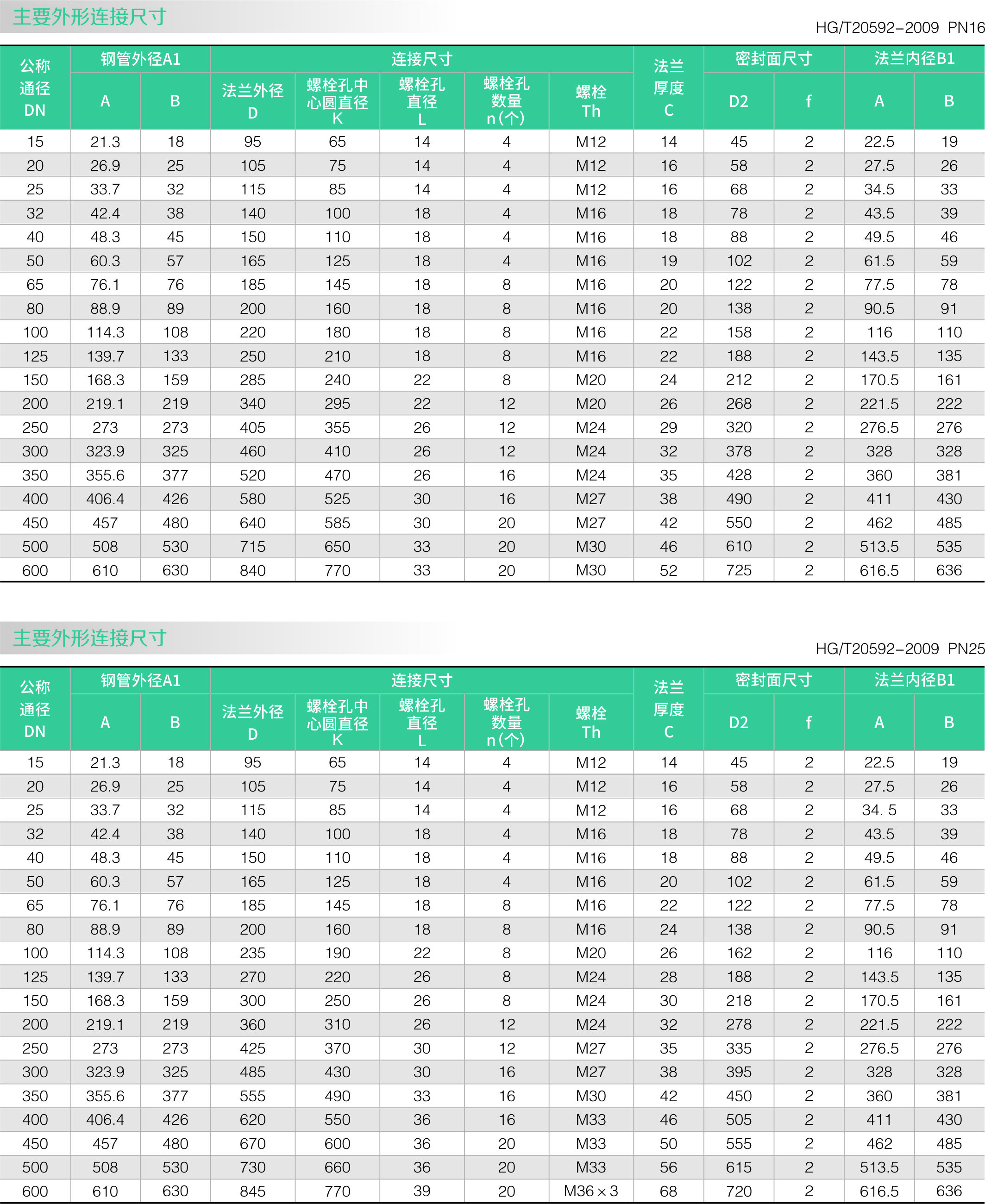

板式平焊法蘭(圖3)
